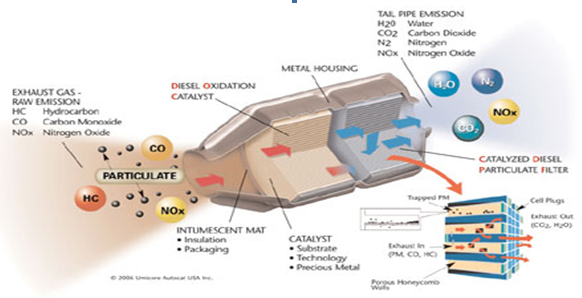

催化剂视图：

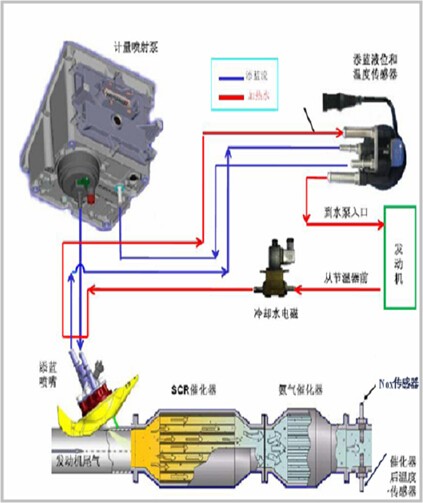

  催化器原理图：

    三元催化器，是安装在汽车排气系统中**重要的机外净化装置，载体部件是一块多孔蜂窝陶瓷材料，安装在特制的排气管当中。载体上面覆盖着一层铂、铑、钯等贵金属活性成分。
　  三元催化器的工作原理是：当高温的汽车尾气通过净化装置时，三元催化器中的催化剂将增强CO、HC和NOx三种气体的活性，促使其进行一定的氧化-还原化学反应，其中CO在高温下氧化成为无色、无毒的二氧化碳气体(CO2)；HC化合物在高温下氧化成水（H20）和二氧化碳（co2）；NOx还原成氮气(N2)和氧气(O2)。把三种有害气体变成无害气体，使汽车尾气得以净化。
